ПИД-тестер

Какова роль и важность PID-тестера при оценке производительности и надежности фотоэлектрических модулей?

Производительность и надежность фотоэлектрических (PV) модулей стали критическими проблемами в отрасли возобновляемой энергетики. Поскольку солнечные установки расширяются по всему миру, обеспечение долгосрочной эффективности и безопасности фотоэлектрических систем является приоритетом для производителей, исследователей и конечных пользователей. Среди различных механизмов деградации, которые могут повлиять на фотоэлектрические модули, потенциально-индуцированная деградация (PID) стала одним из наиболее важных факторов, влияющих на долговечность модуля.

Понимание потенциально вызванной деградации (PID)

PID означает потерю выходной мощности фотоэлектрических модулей из-за перенапряжения между солнечными элементами и заземленным корпусом. Эта деградация обычно ускоряется в условиях высокого напряжения, температуры и влажности. Эффекты ПИД могут проявляться в снижении генерации тока, повышении токов утечки и, в некоторых случаях, необратимом повреждении солнечных элементов.

Механизмы ПИД :

• Ионная миграция : В сильных электрических полях подвижные ионы в герметике или стекле могут мигрировать к ячейке, создавая шунтирующие пути.
• Накопление поверхностного заряда : Накопление заряда на поверхности ячейки может вызвать локальное шунтирование и потерю эффективности.
• Пробой изоляции : Со временем диэлектрические слои между ячейками и каркасом модуля могут ухудшиться, ускоряя эффекты ФИД.

Точная оценка этих механизмов требует контролируемых условий тестирования, где можно точно регулировать такие факторы, как температура, влажность и приложенное напряжение.

Функции и преимущества PID-тестера

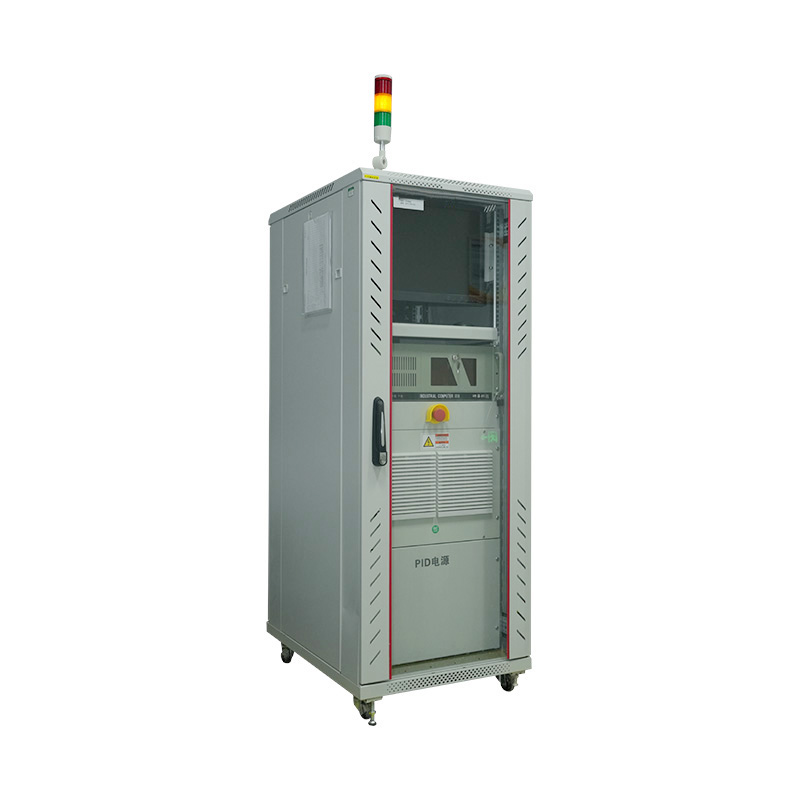

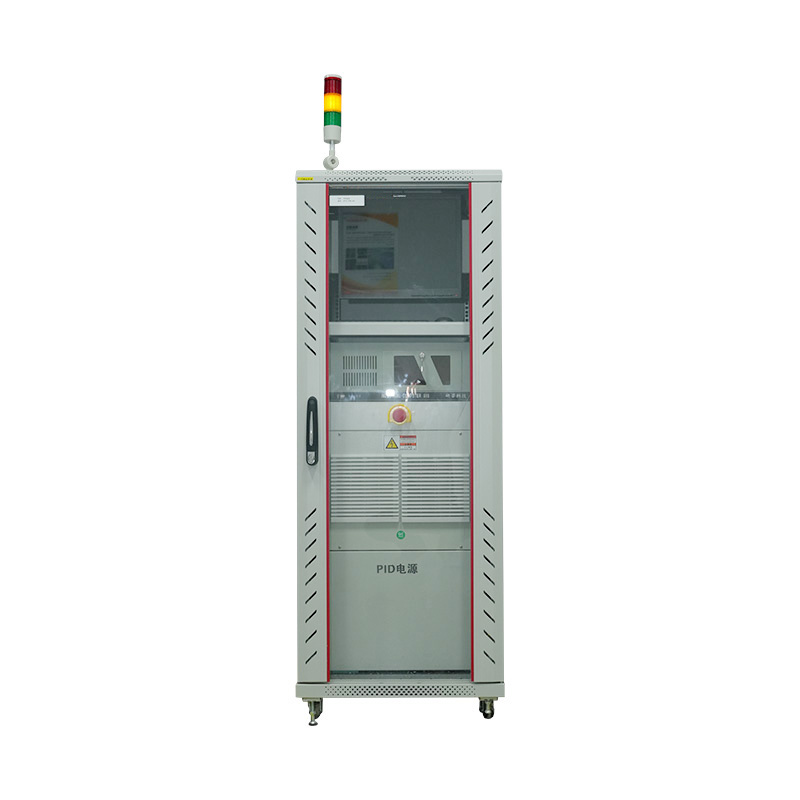

Тестер ПИД специально разработан для ускорения и контроля ПИД в фотоэлектрических модулях в стандартизированных условиях. Применяя к модулю отрицательное смещение напряжения в контролируемой среде, инженеры могут наблюдать начало и прогрессирование деградации. Ключевые преимущества использования PID-тестера включают в себя:

• Раннее обнаружение потенциальных сбоев : позволяет производителям проверять модули перед отправкой, сокращая количество сбоев на месте.
• Проверка надежности : Подтверждает, что конструкция модулей соответствует международным стандартам по устойчивости к ФИД.
• Поддержка исследований и разработок : Обеспечивает оптимизацию материалов и конструкции для повышения долгосрочной стабильности.

Современные тестеры ФИД часто интегрируются с испытательными камерами ФИД, которые имитируют стрессы окружающей среды, такие как высокая температура и влажность. Такое сочетание гарантирует, что тестирование отражает реалистичные условия эксплуатации и ускоряет деградацию, что ускоряет циклы оценки.

Компоненты и конструкция испытательных камер ФИД

А ПИД-камера для фотоэлектрических модулей является важнейшим компонентом протоколов ускоренного тестирования. Камера обеспечивает контролируемую среду, которая воспроизводит реальные стрессы, сохраняя при этом безопасность и последовательность. Типичные особенности включают в себя:

1. Система контроля температуры : Поддерживает высокие температуры для ускорения миграции ионов и эффекта поверхностного заряда.
2. Система контроля влажности : Обеспечивает регулируемый уровень влажности для имитации деградации, вызванной влажностью.
3. Модуль приложения напряжения : Применяет смещение постоянного напряжения для создания разности потенциалов между фотоэлектрическими элементами и заземленным корпусом.
4. Мониторинг и сбор данных : Интегрирует датчики и программное обеспечение для непрерывного мониторинга токов утечки, напряжения и температуры, обеспечивая анализ в реальном времени.

Аpplications and Importance in the PV Industry

Применение тестеров ФИД и камер ФИД распространяется на несколько важнейших областей фотоэлектрической промышленности:

• Гарантия качества : Обеспечение соответствия новых фотоэлектрических модулей строгим стандартам надежности.
• Анализ отказов : Диагностика модулей, которые демонстрируют неожиданную деградацию в полевых условиях.
• Тестирование материалов : Оценка новых герметиков, стеклянных покрытий и клеточных технологий на устойчивость к ФИД.
• Соответствие нормативным требованиям : Соответствие отраслевым стандартам, таким как IEC 62804, который определяет методы ФИД-тестирования в модулях из кристаллического кремния.

Благодаря этим приложениям PID-тестеры помогают фотоэлектрической отрасли снизить эксплуатационные риски, оптимизировать материалы и улучшить общую производительность системы.

Интеграция с передовым испытательным оборудованием

Компания Shanghai Houyao Testing Equipment Co., Ltd. внесла значительный вклад в эту область, разработав передовые продукты для экологического и оптического моделирования. Среди их инноваций — низковольтные испытательные камеры, камеры для моделирования солнечного света транспортных средств, а также мощные фотоэлектрические системы моделирования УФ-излучения и солнечного света мощностью 2000 Вт и 4000 Вт. Эти системы обеспечивают точный контроль параметров окружающей среды, который можно интегрировать с ПИД-тестеры создать комплексное решение для тестирования.

Компания также уделяет особое внимание композитные продукты для оптического моделирования и моделирования окружающей среды , такие как комбинированные камеры, моделирующие УФ-излучение и солнечный свет. Эти инновации не только заполняют пробелы на рынке тестирования, но и повышают точность прогнозирования срока службы модуля и сопротивления ФИД. Включив в эти платформы PID-тестирование, Houyao гарантирует, что фотоэлектрические модули могут быть тщательно оценены в нескольких стрессовых условиях одновременно.

Принципы работы и протоколы испытаний

А standard PID testing protocol involves several steps:

1. Предварительное кондиционирование : Модули стабилизируются при определенной температуре и влажности.
2. Применение смещения напряжения : На модуль подается отрицательное напряжение относительно заземленного корпуса.
3. Моделирование экологического стресса : Испытательная камера ФИД поддерживает температуру и влажность на заданном уровне.
4. Мониторинг и запись данных : Токи утечки и выходная мощность постоянно контролируются для количественной оценки деградации.
5. Посттестовый анализ : Данные анализируются для определения сопротивления ПИД-регулятора модуля и возможных режимов отказа.

Аdherence to these protocols ensures repeatable and reliable results, providing manufacturers with actionable insights to improve product design and selection.

Тенденции отрасли и будущие направления

В связи с быстрым распространением солнечных энергетических установок по всему миру, важность ПИД-тестирование продолжает расти. Текущие тенденции включают в себя:

• Интеграция с автоматизированными системами тестирования : Сокращение ручного вмешательства и повышение производительности.
• Мощное моделирование : Включение более высоких уровней напряжения и излучения для дальнейшего ускорения испытаний.
• Комплексное стресс-тестирование : Сочетание ФИД с другими воздействиями окружающей среды, такими как механическая нагрузка и воздействие ультрафиолета, для имитации реальных условий эксплуатации.
• Аналитика, основанная на данных : Использование искусственного интеллекта и машинного обучения для прогнозирования начала PID и срока службы модуля на основе данных тестирования.

Компания Shanghai Houyao Testing Equipment Co., Ltd. воплощает эти тенденции посредством постоянных инноваций в области ФИД-тестеров и систем моделирования окружающей среды, обеспечивая фотоэлектрическую отрасль инструментами, необходимыми для проведения тщательной оценки модулей.
