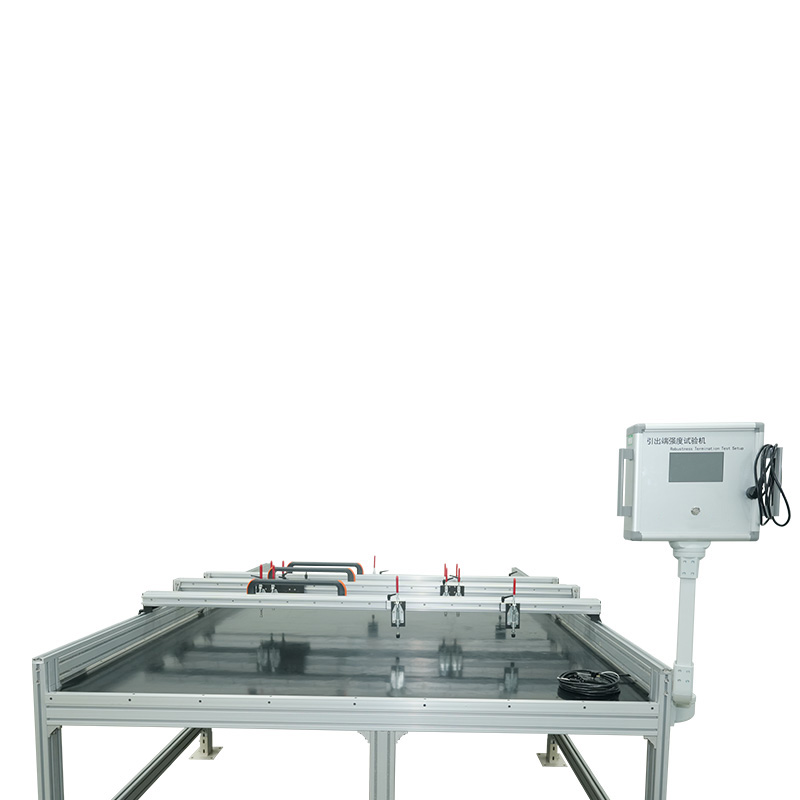

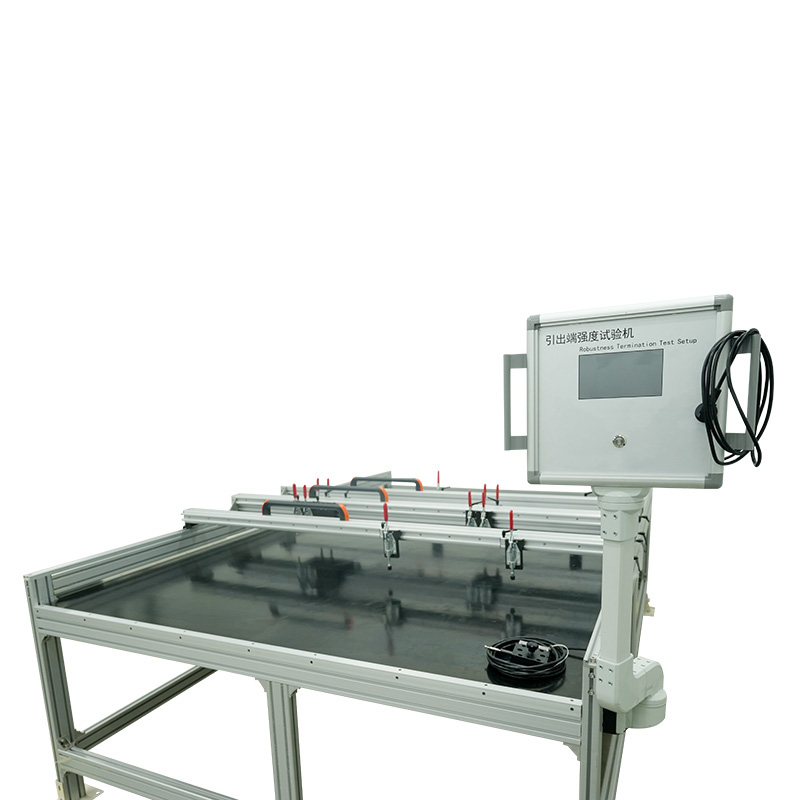

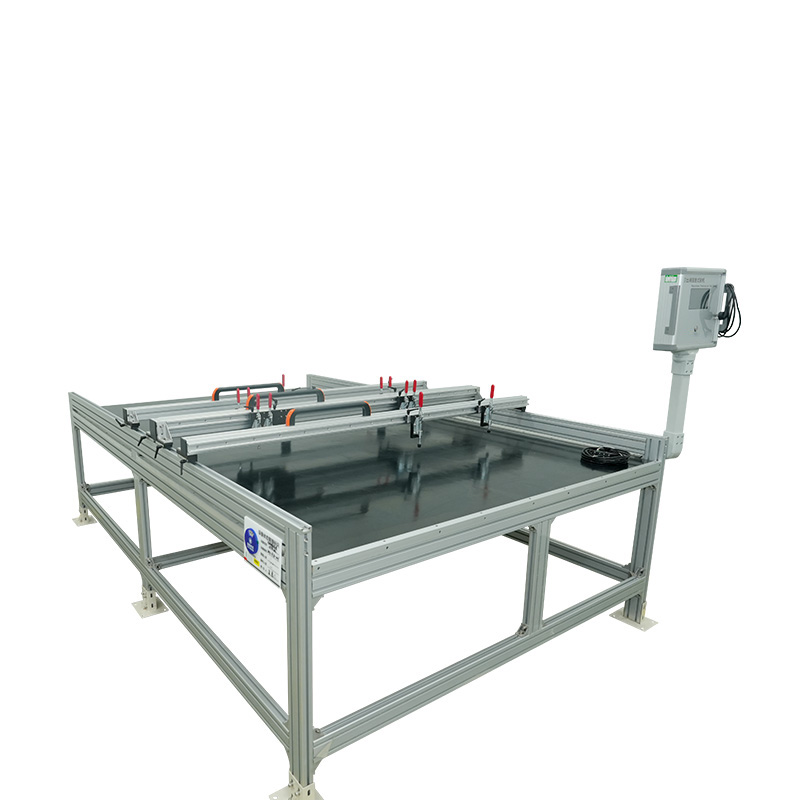

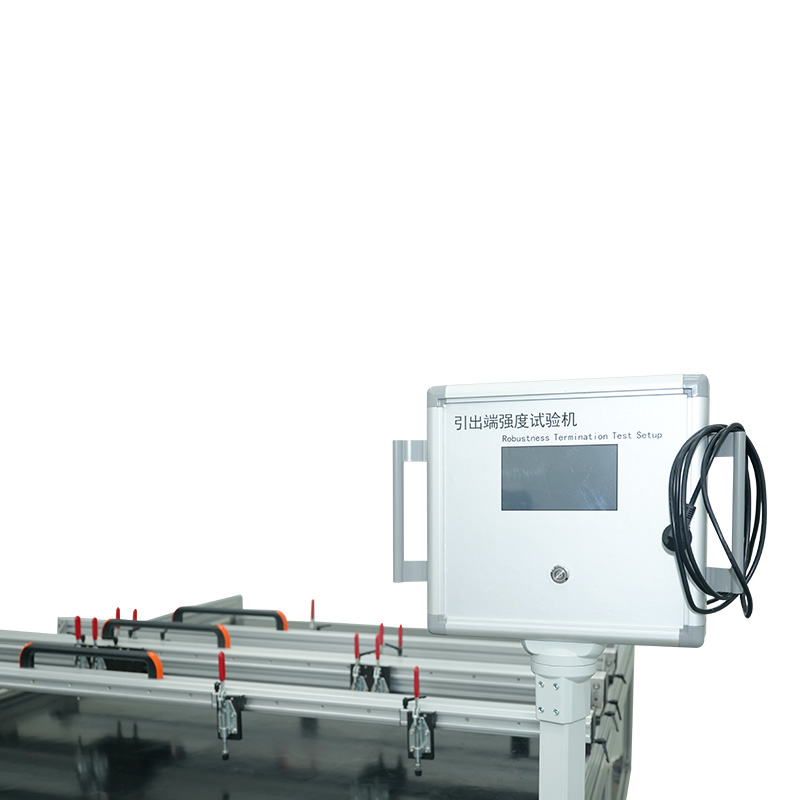

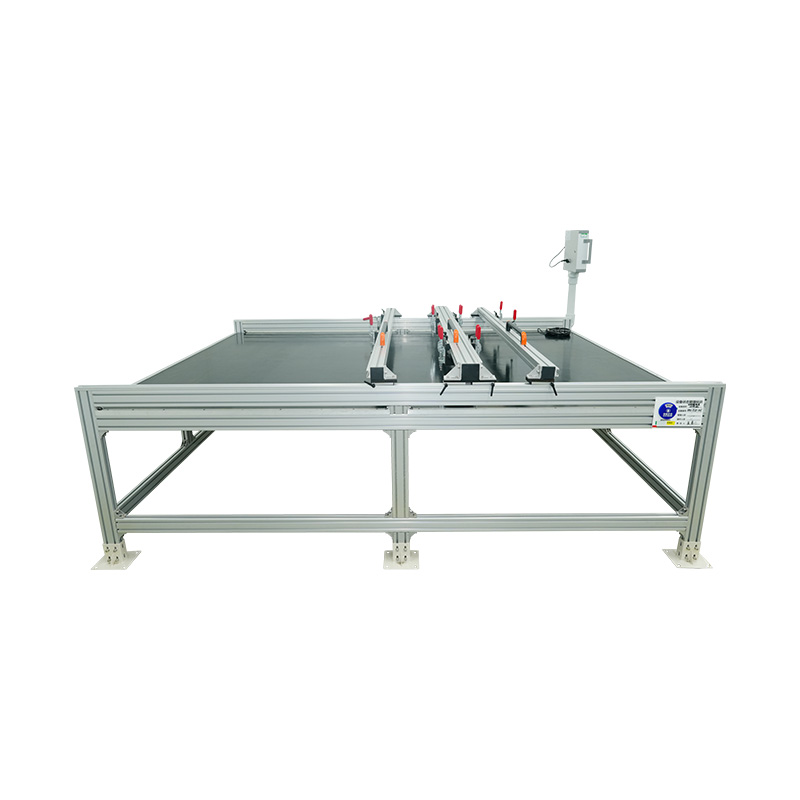

Надежность тестера клемм

Как надежность тестера оконечных соединений обеспечивает соответствие разъемов разных размеров и форм?

В мире производства и обеспечения качества целостность каждого компонента имеет первостепенное значение. Это особенно актуально для электрических соединений, которые служат важнейшими артериями передачи энергии и данных во всем: от бытовой электроники до аэрокосмических систем. Одно-единственное неисправное завершение может привести к сбою системы, угрозе безопасности и значительным финансовым потерям. Чтобы минимизировать эти риски, тестер надежности оконечных устройств стал незаменимым инструментом в проверочных лабораториях по всему миру. Его основная функция — приложение контролируемых механических напряжений — тяг, толчков и сдвигов — к электрическим выводам, чтобы убедиться, что они могут выдержать суровые условия установки, обслуживания и эксплуатации. Однако огромное разнообразие типов разъемов, от тонких фотоэлектрических распределительных коробок до мощных автомобильных штырей, представляет собой фундаментальную проблему: как одна единица оборудования может точно и надежно тестировать такое большое разнообразие форм?

Решающая роль тестирования в промышленных приложениях

Необходимость тщательного тестирования завершения не является произвольной; оно закреплено в международных стандартах, определяющих стандарты безопасности и надежности для целых отраслей. Такие стандарты, как МЭК 61215-МКТ 14 , МЭК 61730-2-МСТ 42 и УЛ 1703 явно обязательные испытания на надежность оконечных соединений, особенно в таких секторах, как фотоэлектрическая энергетика и автомобильная электроника. Эти испытания предназначены для моделирования реальных механических напряжений. Например, во время установки солнечной панели техник может случайно потянуть за кабель или приложить к разъему силу скручивания. А тест на вытягивание терминала гарантирует, что соединение внутри распределительной коробки не ослабнет и не сломается, сохраняя электрическую непрерывность и предотвращая возникновение электрической дуги, которая представляет собой опасность возгорания.

Точно так же в автомобильной промышленности разъемы должны выдерживать постоянную вибрацию, температурные циклы и периодические дергания во время ремонта. Надежность тестера клемм подтверждает, что эти компоненты будут надежно работать в течение всего срока службы автомобиля. Последствия сбоя в этих приложениях являются серьезными, что подчеркивает неоспоримую необходимость всестороннего тестирования. Универсальная применимость этих стандартов означает, что испытательное устройство должно быть одинаково универсальным по своим возможностям, способным плавно переходить от тестирования тонкого провода диаметром 2 мм на небольшом датчике к прочному кабельному наконечнику диаметром 20 мм, используемому в системах накопления энергии. Это требование лежит в основе основной философии проектирования универсальных тестеров.

Основной принцип работы тестера надежности оконечных устройств

По своей сути тестер надежности клемм представляет собой прецизионную механическую систему, предназначенную для приложения контролируемой силы к клеммам и измерения ее реакции. Основные компоненты включают в себя жесткую раму, высокоточный тензодатчик (датчик силы), систему привода (часто серводвигатель для плавного, программируемого движения) и сложный цифровой контроллер. Тестер выполняет специальную программу испытаний, которая определяет тип силы (растяжение, сжатие, сдвиг), скорость ее приложения, максимальное усилие, которое должно быть достигнуто, и время выдержки.

Однако критическое взаимодействие происходит в точке контакта: там, где машина захватывает образец. Машина может применять огромную силу, но если образец не удерживается надежно и правильно, результаты испытаний будут недействительными. Неправильно захваченный разъем может соскользнуть, быть раздавлен чрезмерным усилием или испытать концентрацию напряжения в точке захвата, а не в самом конце. Это приводит к преждевременному и неточному отказу. Таким образом, вся предпосылка точного теста основана на способности идеально взаимодействовать с тестируемым устройством. Именно здесь возникает проблема размещения, которая решается с помощью системы модульных приспособлений и адаптируемых инструментов. Это приспособление и хватка которые преобразуют необработанную силу машины в точное, повторяемое и соответствующее стандартам испытание для любой заданной геометрии разъема.

Основные методы размещения различных размеров и форм

Размещение разнообразных образцов достигается за счет многогранного подхода, основанного на модульности, прецизионных инструментах и передовых системах управления.

1. Модульные системы крепления и специальные инструменты.

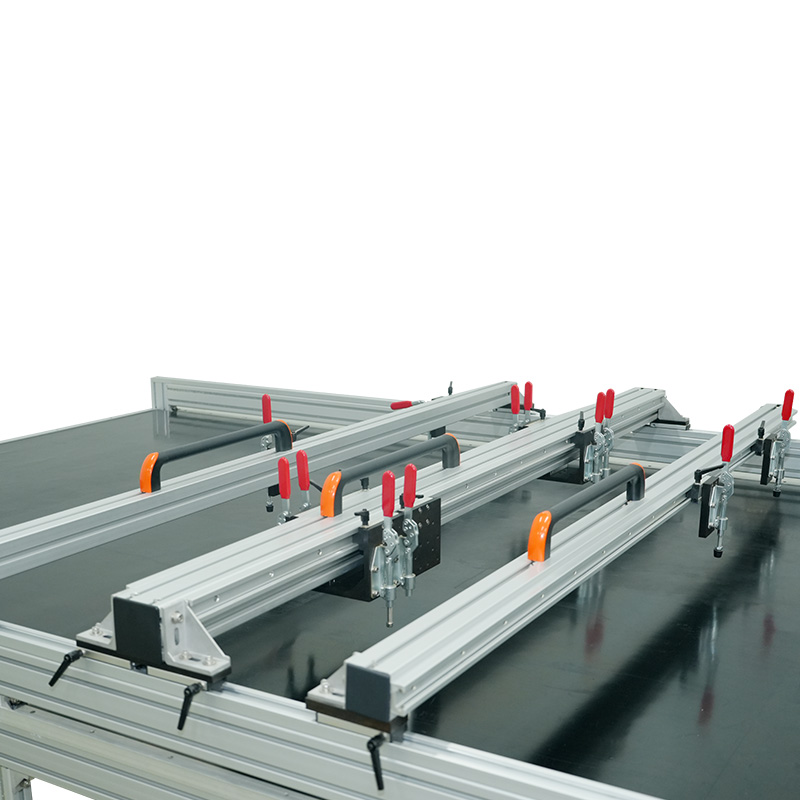

Наиболее простым и эффективным решением является использование модульной системы крепления. Вместо фиксированного монолитного устройства высококачественный тестер надежности клемм имеет стандартизированные монтажные интерфейсы на подвижной траверсе и опорной плите. Это позволяет использовать обширную библиотеку взаимозаменяемых ручек и приспособлений.

• Универсальные механические захваты: Для испытаний на растяжение проводов и кабелей используется ряд сменных захватов. Эти зажимы бывают различных размеров и текстур поверхности (гладкие, зубчатые, с V-образными канавками), что позволяет использовать провода различного диаметра, не разрезая проводник и не допуская его проскальзывания. Для очень тонкого провода можно использовать маленькие гладкие губки с небольшой силой зажима, а для большого и грубого кабеля следует выбирать большие зубчатые губки, которые вгрызаются в изоляцию и обеспечивают надежное удержание.
• Специализированные пользовательские приспособления: Многие разъемы невозможно проверить простым захватом. Для них требуется специально разработанное приспособление, имитирующее реальный ответный разъем или обеспечивающее определенную поверхность взаимодействия. Например, для проверки контакта клеммы часто требуется приспособление, которое надежно удерживает пластиковый корпус разъема, в то время как к самому контакту прикрепляется миниатюрный крючок или коготь для приложения силы натяжения. Авторитетные производители, в том числе специализирующиеся на точном машиностроении, часто предлагают услуги по проектированию и производству такого специального инструмента. Являясь одним из немногих отечественных производителей, специализирующихся на исследованиях и производстве крупномасштабных камер для моделирования окружающей среды и оборудования для оптического моделирования, компания Shanghai Houyao Testing Equipment Co., Ltd. самостоятельно разработала передовые продукты и имеет возможность предоставлять такие индивидуальные решения. Приверженность компании принципам честности и ориентированного на людей обслуживания гарантирует, что эти светильники разработаны в соответствии с точными требованиями клиентов и международными стандартами.
• Адаптеры и монтажные пластины: Набор адаптеров позволяет устанавливать стандартные рукоятки под разными углами или подключать к тензодатчику в различных конфигурациях. Это имеет решающее значение для приложения чистых сдвиговых усилий или для тестирования заделок, которые не совмещены с основной осью машины.

2. Многоосевая регулировка и точное выравнивание.

Надежная система тестирования хороша настолько, насколько хороша ее согласованность. Несоосность может привести к возникновению изгибающих моментов при испытании, приложению неосевых сил, которые сделают результаты недействительными и могут повредить образец. Высококлассные тестеры обладают значительной возможностью настройки на своих этапах.

• Регулируемые ступени X-Y-Z: Опорная плита, на которой крепится образец, часто представляет собой регулируемый столик, который может перемещаться в горизонтальной (X и Y) и вертикальной (Z) плоскостях. Это позволяет оператору идеально совместить точку соединения с центром приложенной силы, обеспечивая чистое осевое натяжение или толкание. Это абсолютно важно для тестирования разъемов или клемм необычной формы, которые не расположены по центру компонента.
• Регулировка вращения: Некоторые приспособления имеют свободу вращения, что позволяет захвату самостоятельно выравниваться с образцом при приложении силы, предотвращая боковую нагрузку.

3. Передовое программное обеспечение для управления и измерения.

Аппаратное обеспечение оснащено интеллектуальным программным обеспечением, которое позволяет выполнить тщательную настройку в соответствии с образцом.

• Программируемые параметры: Программное обеспечение позволяет оператору определять каждый аспект испытания: расстояние захвата до конца, скорость приближения, силу предварительной нагрузки, скорость испытания, максимальную силу и чувствительность обнаружения разрыва. Для хрупкого небольшого разъема запрограммированы низкая сила предварительной нагрузки и низкая скорость испытания, чтобы предотвратить повреждение от удара. Для более крупного и надежного заделки для ускорения испытания можно использовать более высокую силу и более высокую скорость.
• Мониторинг в реальном времени и сбор данных: Программное обеспечение обеспечивает графическое отображение прикладываемой силы в реальном времени. Оператор может следить за любыми аномалиями, такими как внезапное падение силы, указывающее на проскальзывание, и прервать испытание, если приспособление работает неправильно. Эта обратная связь важна для проверки самой испытательной установки, прежде чем приступить к работе с полной партией образцов.

Рекомендации по выбору приспособлений и инструментов

Выбор подходящего приспособления — это систематический процесс, основанный на образце и стандарте.

Способность современного тестер надежности оконечных устройств Возможность использования широкого спектра размеров и форм разъемов — это не случайность, а целенаправленная и сложная инженерная работа. Это достигается за счет целостной системы, сочетающей в себе жесткую и точную механическую раму с обширной библиотекой модульных взаимозаменяемых приспособлений и инструментов. Это оборудование управляется интеллектуальным программируемым программным обеспечением, которое позволяет точно настраивать параметры испытаний с учетом конкретных свойств каждого отдельного образца. Результатом является легко адаптируемая платформа проверки, которая может гарантировать механическую целостность всего: от самого маленького вывода датчика до самого большого наконечника силового кабеля.

Такая гибкость имеет решающее значение для производителей и испытательных лабораторий по всему миру. аэрокосмический , автомобильная электроника , фотовольтаика и отрасли хранения энергии , которые должны проверять свою продукцию на соответствие строгим международным стандартам. Инвестируя в универсальный тестер надежности оконечных устройств оснащенные соответствующими приспособлениями, они получают перспективный инструмент, способный обеспечить безопасность, надежность и соответствие продукции независимо от того, как может развиваться конструкция разъемов. Стремление предоставлять такие передовые, адаптируемые решения для тестирования – это то, что позиционирует некоторых поставщиков как надежных партнеров в мировой индустрии тестирования. Компания Shanghai Houyao Testing Equipment Co., Ltd., благодаря своей приверженности инновациям и качеству, вносит свой вклад в эту экосистему, разрабатывая оборудование, отвечающее этим сложным требованиям, помогая гарантировать, что компоненты, фундаментальные для нашего современного технологического мира, созданы для длительного срока службы.
